Οι κύριες χρήσεις του οπτάνθρακα πετρελαίου

Οι κύριες χρήσεις του οπτάνθρακα πετρελαίου

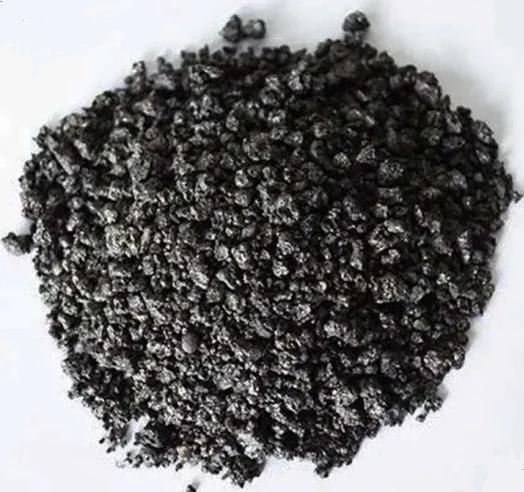

Οι κύριες εφαρμογές του οπτάνθρακα πετρελαίου είναι η προψημένη άνοδος και η πάστα ανόδου που χρησιμοποιούνται στο ηλεκτρολυτικό αλουμίνιο, τη βιομηχανία άνθρακα, το ηλεκτρόδιο γραφίτη, τη βιομηχανική τήξη πυριτίου και τα καύσιμα.

Σύμφωνα με τη δομή και την εμφάνιση του οπτάνθρακα πετρελαίου, τα προϊόντα οπτάνθρακα πετρελαίου μπορούν να χωριστούν σε τέσσερις τύπους: (1) Ο κοκ βελόνας, με εμφανή δομή βελόνας και υφή ινών, χρησιμοποιείται κυρίως ως ηλεκτρόδιο γραφίτη υψηλής ισχύος και εξαιρετικά υψηλής ισχύος στην κατασκευή χάλυβα . Η διαδικασία παραγωγής και οι πρώτες ύλες του κοκ βελόνας έχουν ειδικές απαιτήσεις λόγω των αυστηρών απαιτήσεων του δείκτη ποιότητας σε περιεκτικότητα σε θείο, τέφρα, πτητικές ουσίες και πραγματική πυκνότητα. (2) Ο σπόγγος οπτάνθρακας, με υψηλή χημική αντιδραστικότητα και χαμηλή περιεκτικότητα σε ακαθαρσίες, χρησιμοποιείται κυρίως στη βιομηχανία αλουμινίου και στη βιομηχανία άνθρακα. (3) Οπτάνθρακας βλήματος ή σφαιρικός οπτάνθρακας: στρογγυλό σφαιρικό σχήμα, 0.6-30mm σε διάμετρο, γενικά παράγεται από υψηλή περιεκτικότητα σε θείο, υψηλή περιεκτικότητα σε υπόλειμμα ασφάλτου και μπορεί να χρησιμοποιηθεί μόνο ως βιομηχανικό καύσιμο για παραγωγή ηλεκτρικής ενέργειας , τσιμέντο κ.λπ. (4) Οπτάνθρακα σε σκόνη: Παράγεται με διαδικασία ρευστοποιημένης οπτανθρακοποίησης, έχει λεπτά σωματίδια (0.1-0.4mm σε διάμετρο), υψηλή περιεκτικότητα σε πτητικά και υψηλό συντελεστή θερμικής διαστολής και δεν μπορεί να να χρησιμοποιηθεί απευθείας στην παρασκευή ηλεκτροδίων και στη βιομηχανία άνθρακα.

Ανάλογα με τη διαφορά περιεκτικότητας σε θείο, μπορεί να χωριστεί σε οπτάνθρακα υψηλής περιεκτικότητας σε θείο (περιεκτικότητα σε θείο πάνω από 3 τοις εκατό) και οπτάνθρακα χαμηλής περιεκτικότητας σε θείο (περιεκτικότητα σε θείο κάτω από 3 τοις εκατό). Ο οπτάνθρακας χαμηλής περιεκτικότητας σε θείο μπορεί να χρησιμοποιηθεί ως πάστα ανόδου και προψημένες άνοδοι για εγκαταστάσεις αλουμινίου και ηλεκτρόδια γραφίτη για χαλυβουργεία. Μεταξύ αυτών, ο οπτάνθρακας χαμηλής περιεκτικότητας σε θείο υψηλής ποιότητας (λιγότερο από 0,5 τοις εκατό θείο) μπορεί να χρησιμοποιηθεί για την παραγωγή ηλεκτροδίων γραφίτη και ενισχυτών άνθρακα. Οπτάνθρακας χαμηλής περιεκτικότητας σε θείο (περιεκτικότητα σε θείο μικρότερη από 1,5 τοις εκατό) χρησιμοποιείται συνήθως στην παραγωγή προψημένων ανοδίων. Ο χαμηλής ποιότητας οπτάνθρακας πετρελαίου χρησιμοποιείται κυρίως για την τήξη βιομηχανικού πυριτίου, καρβιδίου του πυριτίου και την παραγωγή πάστας ανόδου. Ο οπτάνθρακας με υψηλή περιεκτικότητα σε θείο χρησιμοποιείται γενικά ως καύσιμο για τσιμεντοβιομηχανίες και εργοστάσια παραγωγής ηλεκτρικής ενέργειας.

Πυρωμένος οπτάνθρακας πετρελαίου: Στο ηλεκτρόδιο γραφίτη για την κατασκευή χάλυβα ή στην πάστα ανόδου (τηγμένο ηλεκτρόδιο) για την παραγωγή αλουμινίου και μαγνησίου, προκειμένου να προσαρμοστεί ο οπτάνθρακας πετρελαίου (ακατέργαστος οπτάνθρακας) στις απαιτήσεις, ο ακατέργαστος οπτάνθρακας πρέπει να πυρωθεί. Η θερμοκρασία φρύξης είναι γενικά γύρω στους 1300 βαθμούς, ο σκοπός είναι να απαλλαγούμε από τα πτητικά σημεία του οπτάνθρακα πετρελαίου όσο το δυνατόν περισσότερο. Αυτό μειώνει την περιεκτικότητα σε υδρογόνο των αναπαραγωγών πετρελαϊκού οπτάνθρακα και κάνει το πετρελαϊκό οπτάνθρακα πιο γραφιτοποιημένο, βελτιώνοντας έτσι την αντοχή σε υψηλή θερμοκρασία και τη θερμική αντίσταση των ηλεκτροδίων γραφίτη και βελτιώνοντας την ηλεκτρική αγωγιμότητα των ηλεκτροδίων γραφίτη. Ο πυρωμένος οπτάνθρακας χρησιμοποιείται κυρίως στην παραγωγή ηλεκτροδίων γραφίτη, προϊόντων πάστας άνθρακα, διαμαντιών, βιομηχανίας φωσφόρου ποιότητας τροφίμων, μεταλλουργικής βιομηχανίας και καρβιδίου του ασβεστίου κ.λπ. Το πιο ευρέως χρησιμοποιούμενο είναι το ηλεκτρόδιο γραφίτη. Το ακατέργαστο κοκ μπορεί να χρησιμοποιηθεί απευθείας για το καρβίδιο του ασβεστίου ως το κύριο υλικό του καρβιδίου του ασβεστίου, του καρβιδίου του πυριτίου και του καρβιδίου του βορίου ως λειαντικό υλικό χωρίς σφυρηλάτηση. Μπορεί επίσης να χρησιμοποιηθεί απευθείας ως οπτάνθρακας για τούβλα από άνθρακα υψικαμίνων ή επένδυση τοίχου υψικαμίνου στη μεταλλουργική βιομηχανία και ως πυκνό κοκ για τη διαδικασία χύτευσης κ.λπ.
